DC 12V RS485 6-channel Relay Module PLC Controller Relay Module Serial Port Switch Standby Current 11mA, Relay

Caractéristiques

• 1. Prend en charge six modes de fonctionnement : marche, arrêt, marche par à-coups, verrouillage automatique, verrouillage et temporisation. Ce relais est facile à utiliser.
• 2. Deux modes de contrôle des commandes sont disponibles.
• 3. Le délai maximal de la commande par défaut est de 255 secondes et celui de la commande AT est de 9 999 secondes.
• 4. La commande AT peut être saisie via le super terminal du port série (assistant de port série).
• 5. En mode de commande par défaut, le relais peut connecter jusqu'à 64 appareils en parallèle.

Spécifications

Type d'élément : Relais

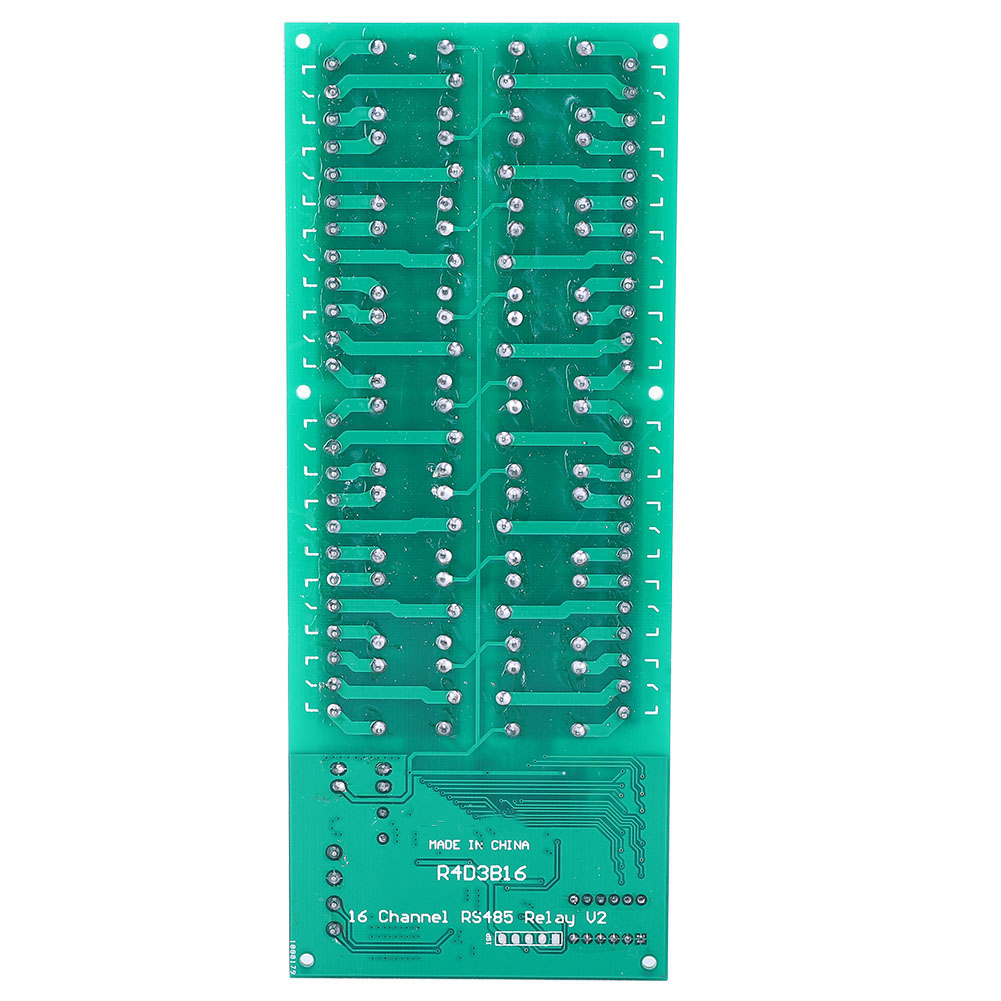

Modèle : R4D3B16 / R4D3B16-R avec boîtier rail DIN (en option)

Caractéristiques :

Tension de fonctionnement : 12 V CC

Courant de fonctionnement : 13 mA en veille, 1 relais sur 41 mA, 2 relais sur 69 mA, 3 relais sur 93 mA, 4 relais sur 121 mA, 5 relais sur 149 mA, 6 relais sur 175 mA, 7 relais sur 200 mA, 8 relais sur 225 mA, etc.

Débit en bauds par défaut : 9 600 bps

Débit en bauds sélectionné via un cavalier : 2 400, 4 800, 19 200 bps

Dimensions :

Environ 180 x 72 x 20 mm (circuit imprimé)

Environ 184 x 88 x 42 mm (boîtier avec rail)

Poids :

Environ 230 g (circuit imprimé)

Environ 358 g (boîte avec rail)

Charge maximale : 10 A / 250 VCA, 10 A / 125 VCA, 10 A / 30 VCC, 10 A / 28 VCC, 10 A / 12 VCC

Caractéristiques du boîtier pour rail DIN :

Modèle : UM72

Couleur : Vert

Largeur : Convient pour un circuit imprimé UM72 de 72 cm

Classe d’isolation : Ignifuge (niveau VO)

Longueur de la plaque de base : Convient pour un circuit imprimé de 18 cm

Poids net : Environ 128 g

Installation : Rail DIN35 et C45

Contenu : 1 relais RS485
